Изготовление кормушек для фидера


Опубликовано 77berimor - 01 апр 2012 - 21:37

Увлекаясь ловлей фидером, столкнулся со следующей проблемой — стоимостью кормушек и с недостаточным весовым ассортиментом в близлежащих рыболовных магазинах.

Ни для кого не секрет, что кормушки — это расходники при ловле фидером и мне случалось отрывать по 4-5 штук за рыбалку, может быть это обусловлено моим недостаточным опытом при выборе мест для ловли, но результат на лицо.

Что вполне естественно, со временем, мне захотелось экономить на покупках кормушек и попробовать изготавливать их самостоятельно. Прочитав статьи в сети, сообщения на форумах, сделал для себя некоторые выводы.

И приступил к выбору конструкций кормушек, которые мне предстояло изготавливать.

Опыт изготовления кормушек для «дубины» у меня имелся, но там все было гораздо проще, а именно вес кормушки определялся на глаз и чем он был больше тем лучше, а в случае с фидером, вопрос веса очень большую роль играет и поломать свой фидер мне очень не хотелось. Пришлось включать мозг. Как сделать кормушки определенного веса. Тут сразу всплыл вопрос конструкции кормушки и непосредственно груза, а соответственно и формы литейной.

Идея первая (Первые грабли)

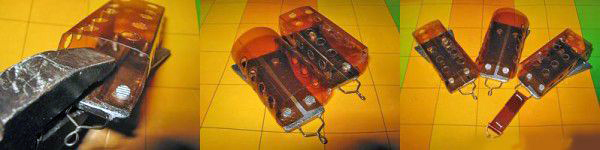

Первой мне приглянулась конструкция кормушки следующего типа — когда на грузике присутствуют, так называемые «лапки» — которые выполняют роль заклепки, облегчая сборку (изготовление) кормушки.

Первой мне приглянулась вот такая конструкция кормушки
Первой мне приглянулась вот такая конструкция кормушки

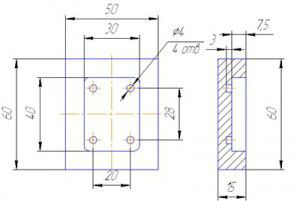

Литейную форму сложную можно было бы сделать, но решил начать с простой и универсальной формы. Решил сделать следующую форму. Материал — аллюминий. При полной заливке свинца масса груза равнялась бы 100 граммам.

простая и универсальная форма
простая и универсальная форма

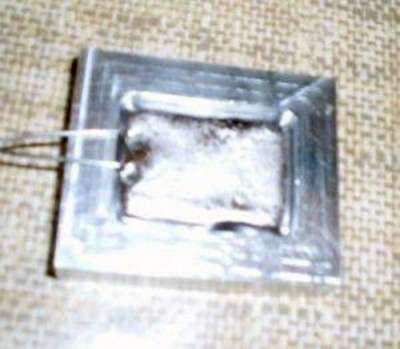

Вот, собственно, сама форма с вставленной в нее крепежной петелькой и с залитым свинцом.
Вот, собственно, сама форма с вставленной в нее крепежной петелькой и с залитым свинцом.

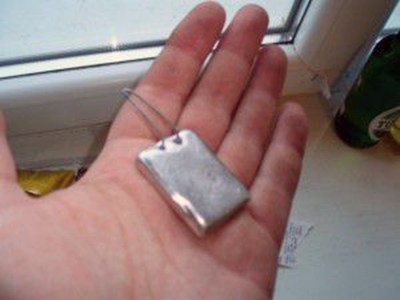

Вот результаты заливок
Вот результат заливок



Вот результаты заливок в такую форму.
Вот результаты заливок в такую форму

Проблемы, возникшие при использовании этой формы: теплопроводность алюминия высокая, свинец не успевал заполнить отверстия под «лапки» как застывал. Пытался найти выход — разогревал форму, однако свинец не хотел затекать в отверстия.

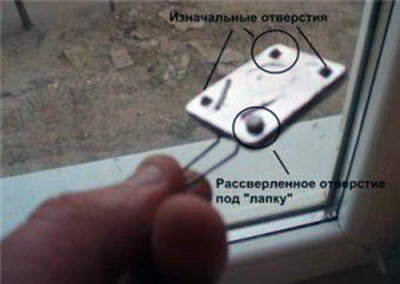

Тогда я рассверлил одно из отверстий сверлом диаметром 6мм (если мне не изменяет память). После этого свинец все равно до дна отверстия не доходил и «лапки» получались не убедительными.

Мысль работала дальше — решил просверлить насквозь (вот здесь самое интересное). Еще пара слов про извлекаемость груза из формы. Пока я не начал рассверливать отверстия — она была удовлетворительной в 50% заливок.

После рассверливания — достать после заливки груз стало серьезной проблемой, а после сквозного сверления — достать груз из формы стало практически не возможно . Свинец проливаясь в отверстия насквозь застывал с обратной стороны формы и стал работать как заклепки.

Промахавшись весь вечер эта схема литья грузов была зарублена на корню.

Идея вторая (последняя)

свинец из шиномонтажки
свинец из шиномонтажки

Довелось после первого эксперимента купить мне как-то свинца на шиномонтажке, вот в таких пластинках, разбитых на плитки весом по 5 грамм и 10 грамм и это в корне меняло суть процесса, теперь контролировать вес груза можно было не литейной формой, а непосредственно количеством положенного в форму свинца.

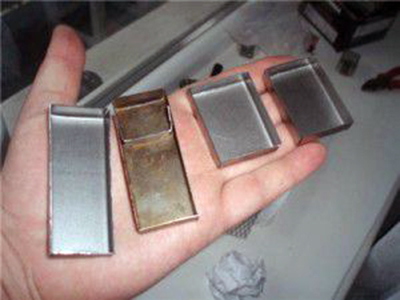

Возникла идея сделать форму из листового металла. Вот фото формы из металла листового 0,5 мм толщиной, размер формы 45 х 33  х9, размер (длина-ширина) подсмотрен у покупных кормушек. Изготовление такой формы занимает 10 минут времени.

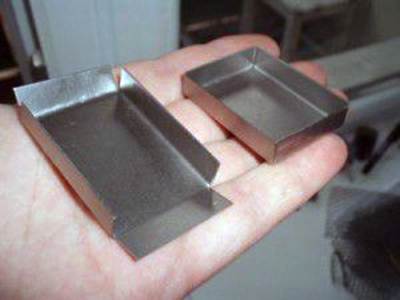

Заготовка + готовая форма
Заготовка + готовая форма
Заготовка + готовая форма
Заготовка + готовая форма

Если есть небольшие щели в углах таких форм — это ни сколько не страшно свинец в них не вытекает

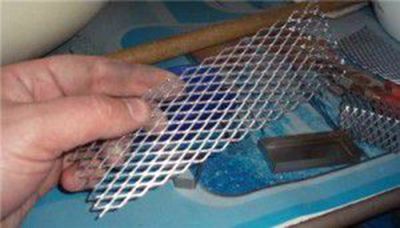

Для изготовления кормушек я применяю вот такую сетку, просечно-вытяжную (применяется при производстве автомобильных фильтров), можно использовать любую другую, но за неимением другой использую эту.

просечно-вытяжная сетка
просечно-вытяжная сетка

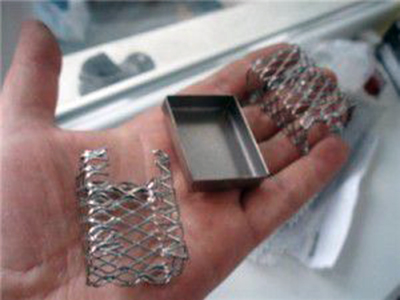

Из сетки делаю несколько вариантов коробков:

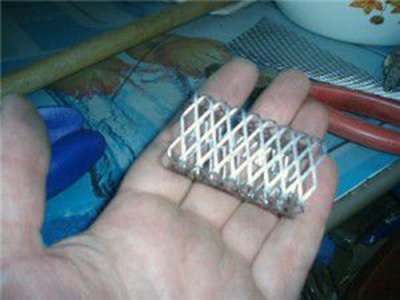

один из вариантов коробков
один из вариантов коробков
один из вариантов коробков
один из вариантов коробков

Профиль сгибания сетки изначально делал такой

изначальный профиль сгибания
изначальный профиль сгибания

последние кормушки делал уже вот с таким профилем, так как расход сетки так меньше и внешний вид кормушки лучше (заливка свинца равномернее), а прочность самой кормушки достаточная.

конечный профиль
конечный профиль

Затем вкладываю его в форму и закладываю в форму необходимое количество свинца. Плавлю свинец непосредственно в форме, (держу форму плоскогубцами над газом) так он заполняет все «щели», после того как свинец расплавился вставляю крепежную петельку, ставлю форму на газету, дую пока не произойдет схватывание наружного (поверхностного) слоя свинца, затем под кран с холодной водой и извлекаю готовую кормушку.

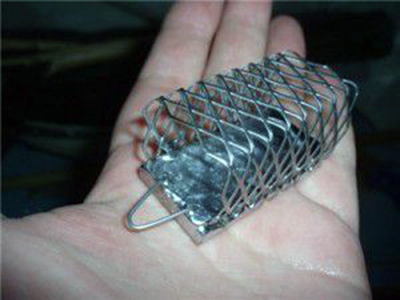

готовая кормушка
готовая кормушка

То что форма изготовлена из листового металл дает огромное преимущество при извлечении кормушки, боковые стенки могут слегка отгибаться, делая тем самым извлечение кормушки очень легким.

Затем готовые кормушки крашу. Под рукой была красная нитро краска (аэрозоль в баллончике), которую я и использовал.

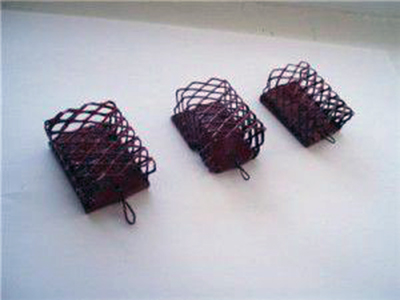

уже окрашенные кормушки
уже окрашенные кормушки

А чтобы промаркировать вес на кормушках сделал цифры из проволоки диаметром 1мм, при помощи молотка и цифр кормушки замечательно маркируются, единственное условие, изнутри кормушки при маркировке необходимо ставить упор, я использую боковую поверхность плоского зубила.

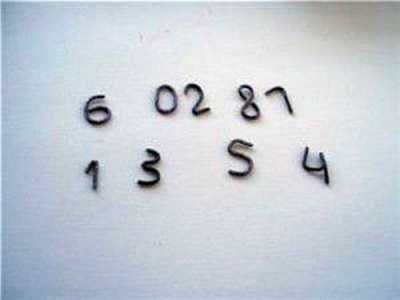

цифры из проволоки
цифры из проволоки

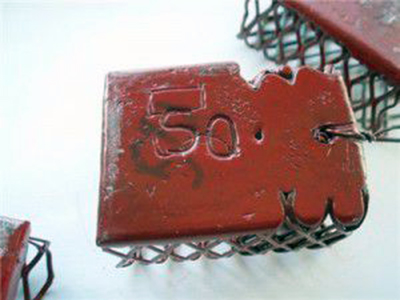

кормушка промаркирована
кормушка промаркирована
